Fussgängersteg über die Emme Bachelorthesis Berner Fachhochschule

1 / 2

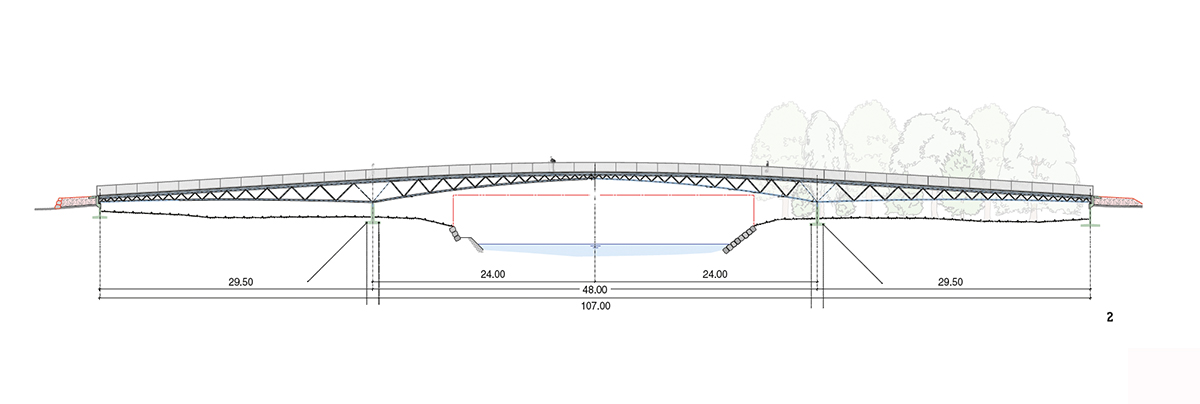

Längsschnitt der Brücke über die Emme.

Plan: Projektverfasser

2 / 2

Aufbau des Fussgängerstegs aus den einzelnen Elementen.

Plan: Projektverfasser

Einen kreativen Tragwerksentwurf für eine Fussgängerbrücke über die Emme erlegt sich Bruno Winterberger selbst auf. Was dabei herauskommt? Starke, konzeptionell gut ausgeführte Entwürfe und ein ästhetisch ansprechendes Vorprojekt einer semi-integralen Brücke. Anhand der aussergewöhnlichen Illustrationen in der Arbeit lässt sich seine Lösungsfindung einleuchtend nachvollziehen. Vier Varianten entwirft er, um die mit ihren Vorländern 107 m breite Emme zu überqueren. Seine Vorliebe gilt stählernen Fachwerkträgern, er analysiert aber auch eine Kombination mit Ortbetonrampen und einen Blechträger. Schlussendlich entscheidet er sich für die Ausarbeitung einer gevouteten Stahlfachwerkbrücke und gewinnt dadurch eine sehr transparente, leicht wirkende Konstruktion, die sich natürlich in die Landschaft einfügt. Auch die Wahl der Brückenplatte, die aus dünnen vorgefertigten carbonbewehrten Betonelementen besteht, passt gut zu dem filigranen Bauwerk, das durch seine harmonische Aufteilung der Fachwerkstreben besticht. Ein gut gestaffelter Bauablauf rundet diese sehenswerte Arbeit ab.
