Aus dem Bestand heraus
Konstruktion für die Erweiterung Tate Modern

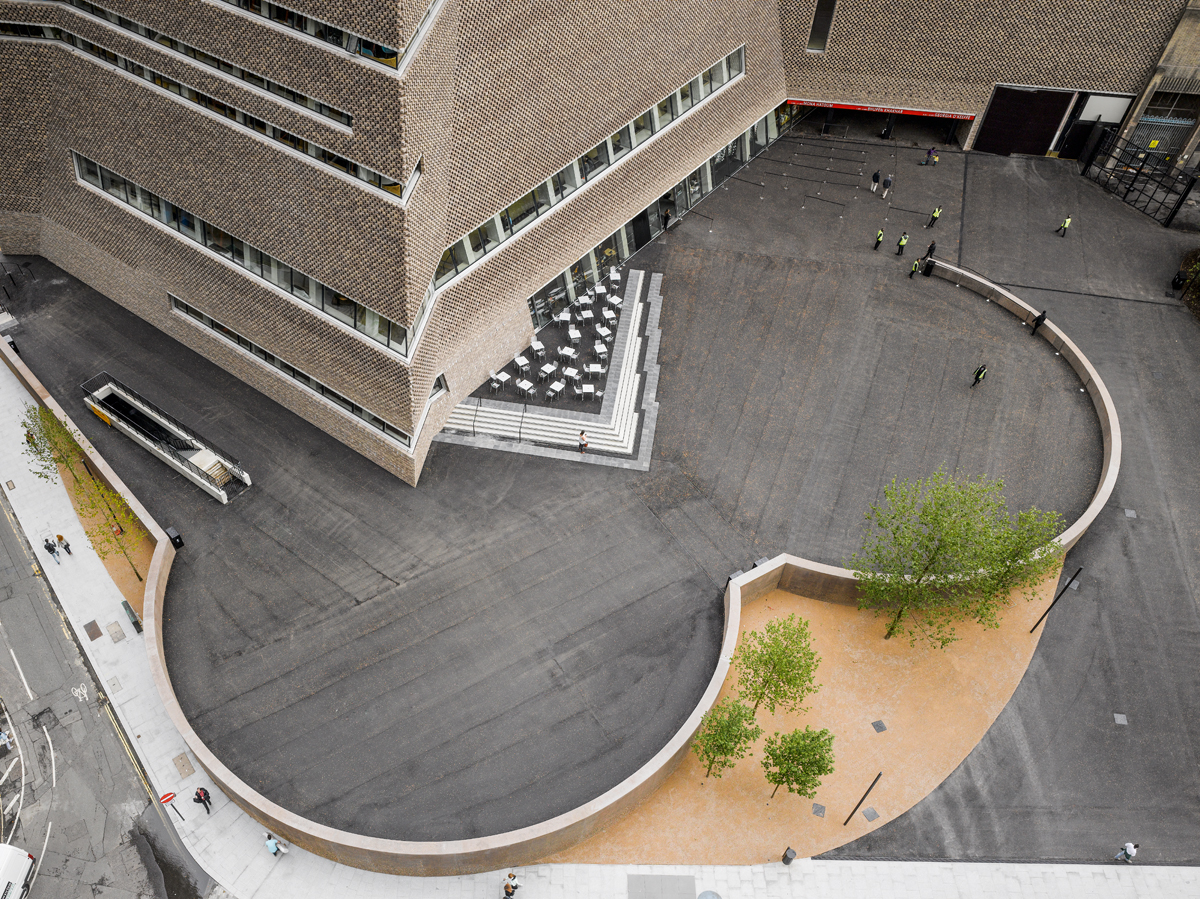

Die Erweiterung der Tate Modern steht auf dem bestehenden Betonsockel der drei Öltanks, die 2012 rückgebaut wurden. Der kleeblattförmige Grundriss der rund 30 m weit spannenden und 9 m tief in den Untergrund reichenden Tanks ist an den Brüstungen der vorgelagerten Terrasse noch ablesbar. Regelrecht erlebbar ist die alte Tragkonstruktion des Tanksockels, ein Betontragwerk aus massiven Stützen, Unterzügen und Betonscheiben, das die Räumlichkeiten im Untergeschoss prägt.

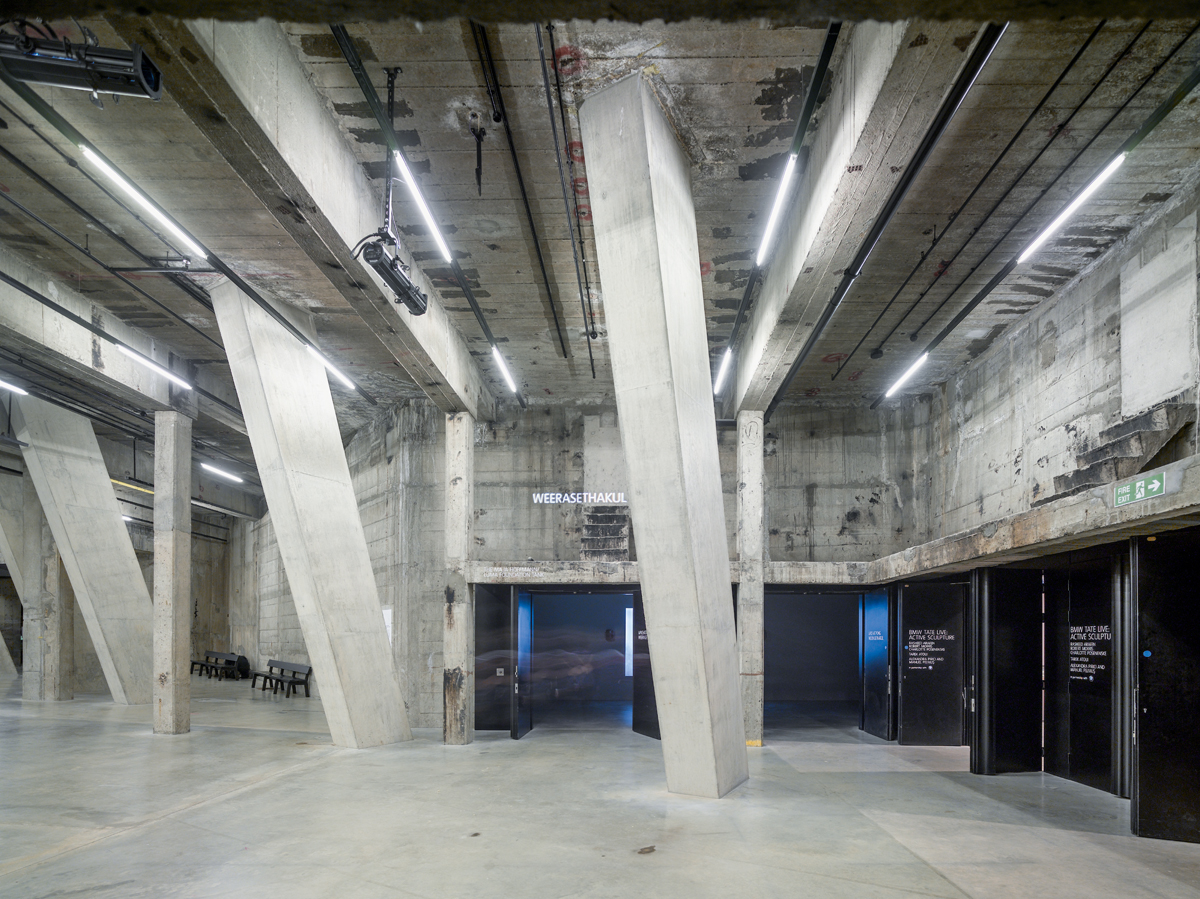

Die Tragelemente sind heute gekennzeichnet von Kernbohrungen und Frässchnitten, die das Tragwerk auf das tragwerkspezifisch Notwendigste reduzieren und Durchgänge von und zur Turbinenhalle schaffen. Die Planenden beliessen die erhaltene Tragkonstruktion roh, sie zeigen die Eingriffe, die angeschnittenen Bewehrungseisen und das getrocknete Spritzwasser vom Fräsen. Aus diesem – bildhaft und im wahrsten Sinn des Wortes – kraftvollen Raum erstreckt sich die Tragstruktur der Erweiterung; sinngemäss als Skelettbau. Die neuen Betontragelemente verflechten sich hier optisch und statisch mit der bestehenden Tragkonstruktion.
Dabei leitet sich die Lage der neuen Tragelemente von den örtlichen Bedingungen des Bauplatzes bzw. von den Rahmenbedingungen der bestehenden Bausubstanz im Sockel ab. Betonbalken innerhalb des Gebäudegrundrisses und am Perimeter fangen die Lasten im EG ab und bilden die Basis für die emporragende komplexe Gebäudeform. Die abfallenden Fassadenflächen bilden in jedem Geschoss neue Grundrisse ohne rechte Winkel – vom Tragwerk geprägte, grosszügige Räumlichkeiten entstehen. Allerdings generiert die Form auch viele Tragelemente in unterschiedlichen Abmessungen; vorfabriziert erreichen sie eine hohe Präzision.

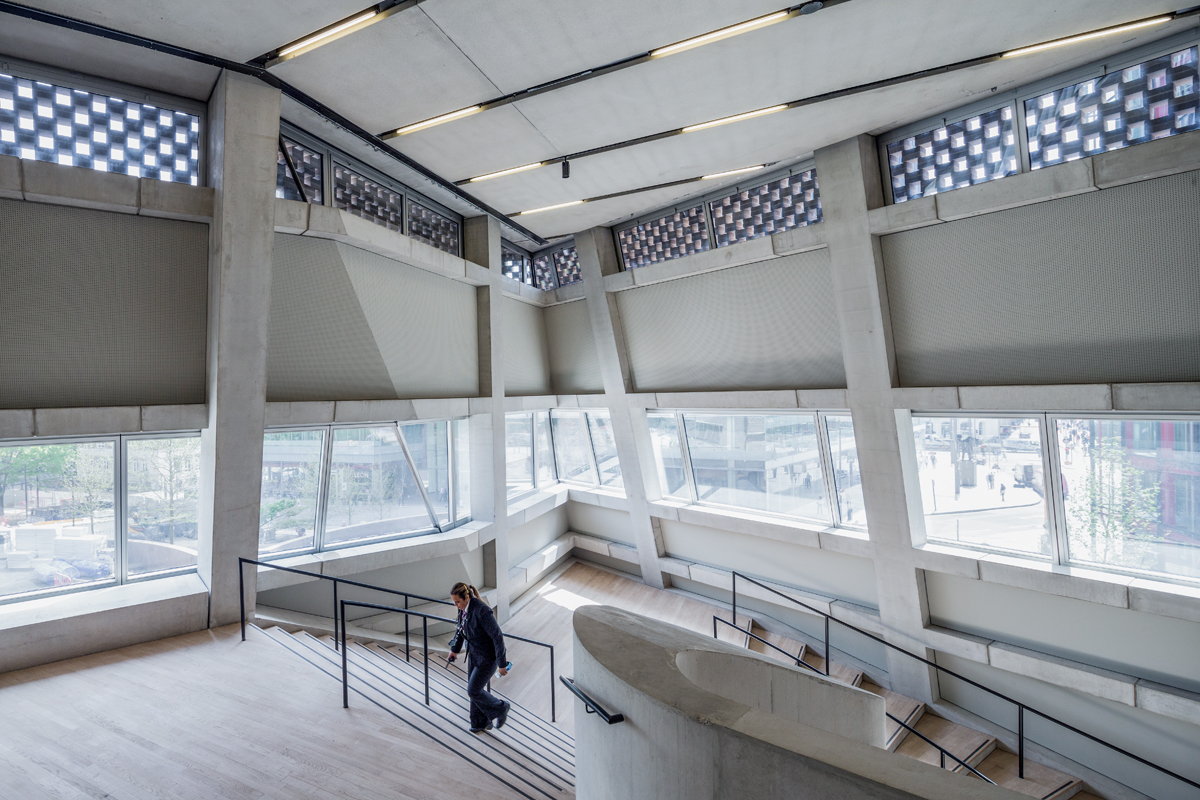

Die primäre Tragkonstruktion, die diese Grundrisswechsel statisch ermöglicht, besteht aus Stahlbeton. Sekundär, wie beispielsweise im Dachbereich, kommen auch Stahlkonstruktionen zum Einsatz. Zudem sind Fassadenstützen dort als Stahlverbundstützen ausgeführt, wo die Tragsicherheit oder die Stabilität bzw. die Schlankheit es erfordert. Sie sind mit Konsolen versehen, die wie Arme die unterschiedlichen Ausfachungen tragen und die Kräfte in die Hauptstützen leiten. Neben den markanten Fassadenstützen tragen im Innern des Grundrisses maximal sechs zusätzliche Stützen vertikale Lasten ab. Die grosszügigen Spannweiten stehen für die grossflächigen und flexibel nutzbaren Räume.
Der Witterungsschutz aus perforiertem Mauerwerk prägt das Erscheinungsbild des Switch House. Es ist wahrlich eine ingeniöse Leistung, die die Ingenieure von Ramboll hier konstruktiv erbracht haben. Total 336»000 Steine in 212 unterschiedlichen Formen wurden zwischen August 2014 und Februar 2016 bei jeder Witterung montiert. Dabei liessen die Ingenieure die Mauerwerksfläche ohne Dilatationsfugen erstellen. Die Mauerwerkssteine funktionieren zusammen als seriell «geschaltete» Bögen, die der Konstruktion horizontale und vertikale Bewegungen erlaubt. Die gesamte Fläche ist über 11 500 Konsolen in 400 verschiedenen Ausführungstypen an die Gebäudefassade rückverankert.
