So­li­des Rück­grat

Tragwerk

Für die einwandfreie Montage der auswechselbaren Forschungsmodule von aussen waren möglichst weit auskragende Decken gefordert. Die Ingenieure entwickelten ein Traggerüst mit eigens konstruierten Stahlpilzen und mit präziser Spannkabelführung – dies sogar im Holzdach.

Data di pubblicazione
26-05-2016
Revision
27-05-2016

Das Nutzungskonzept des Forschungsgebäudes NEST forderte Architekten und Tragwerksplaner gleichermassen heraus. Man war sich einig, dass das als grosses Regal konzipierte Gebäude an allen Fassadenflächen offen bleiben und keinerlei Tragelemente in den Fassadenebenen aufweisen sollte. Der Wunsch nach möglichst grossen Deckenflächen für die stockwerkhohen Forschungs­module bedingte eine Tragstruktur mit entsprechenden Deckenauskragungen, die hohe Anforderungen an die konzeptionelle Entwicklung und die konstruktive Ausbildung des Stahlbetonbaus stellte.

Uneingeschränkte Nutzfläche

Die Planer entwarfen das Konzept in enger interdisziplinärer Zusammenarbeit und entwickelten es zur Optimierung der Nutzungsanforderungen konsequent weiter. Von Anfang an war klar, dass sich die Nutzung am besten mithilfe eines zentralen Kerns erfüllen lässt, der die Erschliessung, die technischen Installationsschächte sowie die wenigen dienenden Räume aufnimmt.

Der sich aus dem kastenförmigen Untergeschoss entwickelnde doppelwandige Kern wirkt als Rückgrat der gesamten Struktur, spannt die auskragenden Deckenplatten ein und steift das Gebäude aus. Durch geschickte Anordnung der Wände im Untergeschoss konnten die sehr grossen Kernkräfte möglichst gleichmässig durch die Bodenplatte in den Baugrund eingeleitet werden, sodass das Gebäude flach fundiert werden konnte.

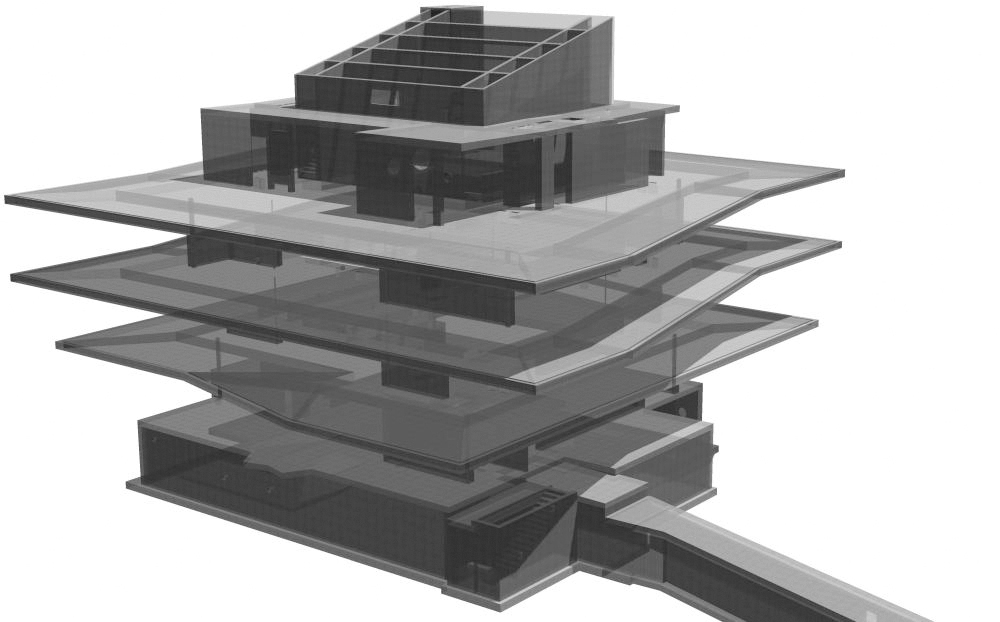

Anlässlich der intensiven Konzeptbesprechungen wurde nach Möglichkeiten gesucht, den Umfang und die Tiefe der Nutzflächen zu variieren und weiter zu vergrössern, was letztlich zum Abweichen von einer rein prismatischen Gebäudefigur führte. Durch die stockwerkweise verschränkte Anordnung der im Grundriss polygonal verlaufenden Deckenränder wurde es nämlich möglich, Nutzflächen zu generieren, die nicht mehr allein durch die effektiven statischen Auskragungen begrenzt sind.

Infolge der auf auskragenden Wandscheibenelementen hängenden beziehungsweise aufgelegten Deckenbereiche konnte zum Teil auf streng übereinanderliegende Wände verzichtet werden; so wurden stockwerkweise alternierend Deckenbereiche entwickelt, deren nutzbare Auskragung grösser ist als die effektive statische Auskragung.

Sonderanfertigung gegen Durchstanzen

Die sich daraus ergebenden tragwerkstechnischen Herausforderungen sind aus den Abbildungen S. 37 ersichtlich. Es sind einerseits die grossen Schubbeanspruchungen der Decken in den Bereichen der Wandenden und andererseits die Durchbiegungen an den Deckenrändern. Zur Vermeidung von Durchstanzversagen der Decken im Bereich der Wandenden war die Anordnung einer lokalen Schubverstärkung unerlässlich.

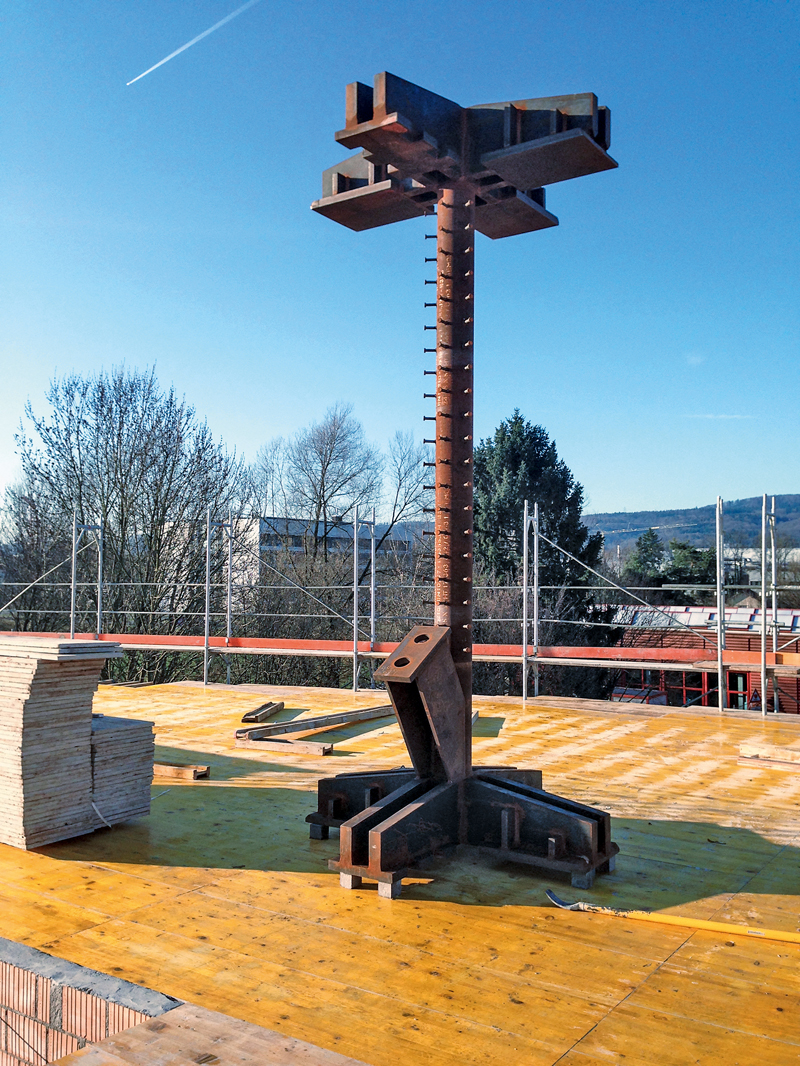

Mit Bügelbewehrung allein konnte der Durchstanzwiderstand der 55 bis 60 cm starken Obergeschossdecken unter maximal 6.5 MN nicht gewährleistet werden. Es wurden spezielle in der Sichtbetonkonstruktion integrierte Stahlpilze entwickelt, die eigens für diesen Bau konstruiert wurden. Diese Durchstanzpilze wurden mit weiteren in den Beton integrierten Stahlelementen ergänzt, die die Funktion kräftiger Bewehrungen übernehmen. Einerseits sind dies die schweren Druck­bewehrungen aus Vollrundstahl, die die erwähnten gros­sen Deckenlasten mittels Kopfbolzendübeln in die Wände einleiten.

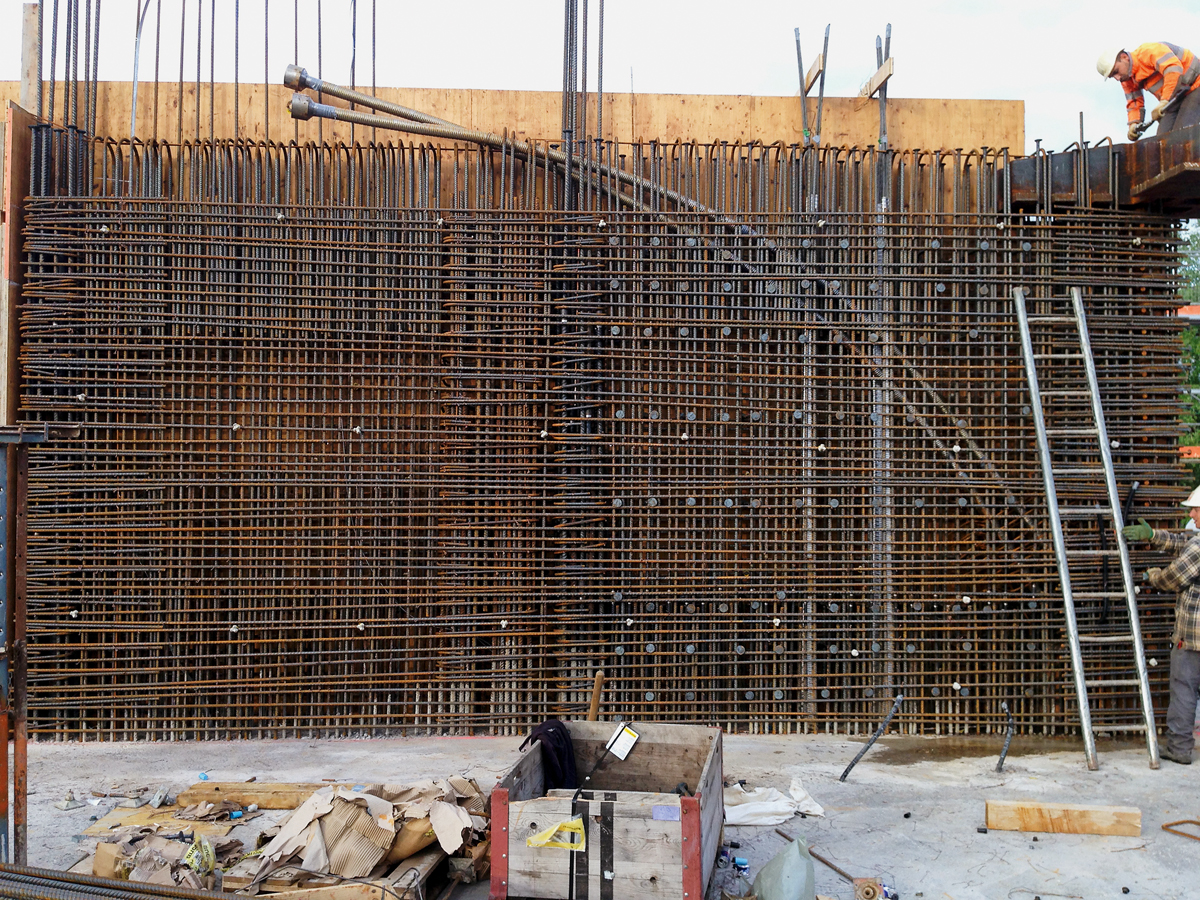

Die auskragenden Wandelemente, an denen sowohl unten als auch oben konzentrierte Deckenlasten von rund 6.5 MN wirken, mussten zusätzlich mit Spannkabeln versehen werden, um die Zugkräfte aus der unteren Decke aufzunehmen. Andererseits wurden die unteren Stahlpilze zusammen mit den aufgehenden Rundstählen derart mit kräftigen Stahllaschen und Ankerplatten ergänzt, dass die geneigten Spannkabel mit dem inte­gralen Stahlbauteil verbunden werden konnten, was einen sehr direkten und eleganten Kraftfluss in den extrem hoch beanspruchten Knotenbereichen ermöglicht, wie die Modellierung mit dem kontinuierlichen Spannungsfeld eindrücklich illustriert. Vier weitere als Bügelbewehrung wirkende Spannkabel erhöhen den Schubwiderstand der Wandscheiben.

Verformungsarm dank Vorspannung

Die zweite grosse Herausforderung bestand in der ­Kontrolle der Verformungen der Decken infolge ihrer beträchtlichen Auskragungen von bis zu rund 10 m ­über die Eckdiagonalen gemessen.

Einerseits die grossen zu berücksichtigenden Nutzlasten von 10 bis 12 kN/m2 und andererseits die respektablen Eigenlasten liessen die Ausbildung d­er Decken mit ausschliesslich schlaffer Bewehrung ­als wenig zweckmässig erscheinen, sind doch ins­beson­­dere die Kriechverformungen problematisch, weil sie nicht eindeutig mittels einer Deckenüber­hö­­h­-ung kompensiert werden können. Daher wurden die Decken konsequent vorgespannt, wobei die 1900 kN-Flachkabel derart geführt wurden, dass die ständi­gen Lasten ­weitgehend durch die Umlenkkräfte der Vorspan­nung kompensiert werden und somit weder elastische noch Kriechverformungen unter ständigen ­Lasten ­auftreten.

Ein weiterer Vorteil der Vorspannung besteht darin, dass sie die Steifigkeit der Betonplatten beträchtlich erhöht und entsprechend die Verformungen im Gebrauchszustand unter den hohen Nutzlasten der Module reduziert. Dabei vergrössert sie auch den Durchstanzwiderstand der Decken infolge der geringeren Rotationen über den Stützen einerseits, und andererseits durch den Einfluss der geneigten und gekrümmten Kabel im Bereich der Stützen, die somit ihre Umlenkkräfte direkt ins Auflager einleiten können.

Nichtsdestotrotz wurden die kritischen Bereiche der Decken zusätzlich mit einer Bügelbewehrung versehen. Unter Berücksichtigung der beschriebenen Kriterien wurde die Geometrie der Kabel sowohl im Grundriss als auch im Schnitt sorgfältig planerisch entwickelt und minutiös auf der Baustelle umgesetzt.

Angewandte Forschung

Beim NEST handelt es sich um ein Forschungsge­bäude. Deshalb war es naheliegend, der geplanten Holzüberdachung im Dachgeschoss mit innovativen und experimentellen Lösungsansätzen – unter anderem mit vorgespannten Brettschichtträger (vgl. Kasten unten «Vorgespannte BSH-Träger») – zu begegnen.

Das Tragwerk des Forschungsgebäudes Empa ­NEST stellte sehr hohe Anforderungen an die Planenden und an die Ausführenden. Dank bewusster und engagierter interdisziplinärer Zusammenarbeit ab der ersten Konzeptphase, dem sehr starken Vertrauensverhältnis sowohl der Planenden untereinander als auch mit der Bauherrschaft sowie dem grossen Einsatz und dem respektvollen Umgang aller Beteiligten in der Ausführungsphase konnten die technischen und baulichen Herausforderungen souverän gemeistert werden.


Vorgespannte BSH-Träger

Die Überdachung besteht aus einem rund 12.5 m weit gespannten Brettschicht-­Primärträger, der durch ca. 10 m lange Sekundärträger belastet wird. Um auch hier die Verformungen klein zu halten, wurde der Brettschicht-Primärträger ebenfalls so vorgespannt, dass die Umlenkkräfte des Spannkabels die stän­digen Lasten weitgehend kompensieren. Innovativ ist dabei die gekrümmte Führung des Kabels unter Anwendung eines Spannsystems mit Verbund.

Um dieses Konzept ausführbar zu machen, wurde der Brettschichtträger in Querrichtung aus zwei dünneren Trägerhälften zusammengesetzt, in die vorgängig Nute für das gekrümmte Kabel sowie für die Spannköpfe gefräst wurden. Nach dem Zusammenleimen der Trägerhälften und Spannen des Kabels konnten diese durch dünne vertikale Bohrungen problemlos ausinjiziert werden.
